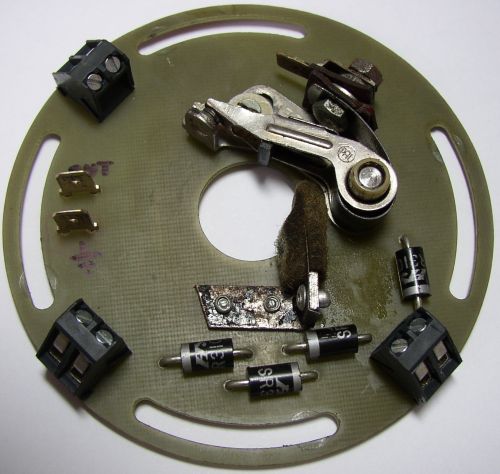

Fachowa nazwa - kamil97 - 19-01-2014 18:34:17 Jak się nazywają fachowo te kostki z sróbkami co są na około tej płytki? http://www.jawa-50.cz/filesystem/clanky/technika/tuning/elektronika-chong/4-polovy-alternator/stator-kladivko.jpg RE: Fachowa nazwa - Damian4570 - 19-01-2014 18:42:52 A całość od czego? RE: Fachowa nazwa - BigSoft - 19-01-2014 18:43:33 Szukaj pod nazwą "złącze ark". RE: Fachowa nazwa - kamil97 - 19-01-2014 18:50:36 Dzięki Big leci piwo Można zamknać. Albo nie zamykaj! Jedna sprawa. Do tego zapłonu chciałbym zrobić sobie układ elektroniczny i zamontować tam diody prostownicze. Pytanie ile tych diód i o jakich właściwościach? http://allegro.pl/sklep/25160079_julik?category=649867&id=25160079 Cewek bd 4 na ładowanie. RE: Fachowa nazwa - BigSoft - 19-01-2014 19:03:17 Jaki układ elektroniczny? Co on ma robić? Jak będą połączone cewki? Jaki prąd maksymalny (natężenie [A]) przewidujesz? Bez tych danych nie da się odpowiedzieć na Twoje pytanie. RE: Fachowa nazwa - kamil97 - 19-01-2014 19:12:52 Poprostu chcę wyprostować prąd już w iskrowniku w potem tylko wyprowadzić ,,+" i ,,-" do regulatora w schowku. Cewki myślę połączyć w 2 pary. dwie cewki szeregowo, drugie dwie tak samo i potem równolegle połączyć dwie pary. Tych kostek chciałbym dać 5(na każdą cewke, zaplonową też. i potem wszystko wyprowadzić do kostki umieszczonej na tej płytce. Jaki prąd... hmm nwm myślę że z 50v wyrobią na max obrotach. Chodź nie wiadomo. RE: Fachowa nazwa - BigSoft - 19-01-2014 19:35:17 Z tym prądem - chodziło mi o natężenie. Poprawiłem. Skoro będziesz miał dwie pary szeregowo połączonych cewek (czyli można 2 cewki traktować jako jedną, większą), to potrzebujesz dwa mostki prostownicze w przypadku, gdy nie połączysz ich do masy lub dwóch diod prostowniczych jeżeli będą to cewki z odczepem na masę. Diody należy tak dobrać, aby wytrzymały prąd maksymalny jaki może popłynąc przez cewki. Sugeruję najpierw nawinąć cewki i przetestować prądnicę na prądzie przemiennym, czyli bez mostków/diod. Robisz to tak, że jedną parę podłączasz do żarówki i mierzysz napięcie oraz natężenie prądu płynące przez cewki. Żarówkę musisz dobrać tak, aby wykorzystać pełną moc cewek (nie przepalając żarówki). Jeżeli będziesz już wiedział jaką wydajność prądową mają cewki - możesz kupić diody/mostek. To był sposób fachowy. Ale jest też drugi - na oko Kupujesz mostki 10A/1000V i działa (albo diody 5A). PS. Mostki prostownicze lub diody w silniku to nie jest dobry pomysł. RE: Fachowa nazwa - Damian4570 - 19-01-2014 20:01:22 Ale od czego to zapłon? Bardzo mnie to ciekawi, a nikt nie odpowiedział mi na pytanie RE: Fachowa nazwa - BigSoft - 19-01-2014 20:16:49 Jawa 223. Przeróbka oryginału. RE: Fachowa nazwa - kamil97 - 19-01-2014 20:46:21 Schemat na prędko by paint http://wstaw.org/m/2014/01/19/schemat.jpg Coś takiego bym chciał umiescić w tym układzie. RE: Fachowa nazwa - BigSoft - 19-01-2014 21:19:27 Nie możesz tak łączyć. Poza tym cewki łącz szeregowo ze sobą nie przez złącza ark, tylko lutując druty razem (wcześniej nałóż koszulkę termokurczliwą i potem podgrzej w miejscu lutowania). Jeżeli chcesz zrobić ładowanie przez jedną diodę na parę cewek, to musi to wyglądać tak: Jeżeli wolisz mocniejszą wersję, z mostkami (ładowanie pełnookresowe), to robisz tak: "GND" to oczywiście masa, a "+WYJSCIE", to dodatni biegun zasilania, np +14V. Tak jak wspomniałem wyżej - NIE POLECAM montowania diod prostowniczych czy innych tego typu elementów pod pokrywą silnika. Weź pod uwagę temperaturę jaka tam panuje i wrażliwość elektroniki na nią oraz wpływ tej temperatury na parametry elementów. Pamiętaj, że diody czy mostki będą się grzały przez natężenie prądu przez nie płynące, a dodatkowo porządnie podgrzeje je silnik. RE: Fachowa nazwa - kamil97 - 19-01-2014 21:59:26 Ok. Czyli jednak lepsze rozwiązanie było by z mostkami. A jak teraz wygląda sprawa ze ścieżkami na płytce, nie uszkodzą się pod wpływem temperatury silnika? No i jak ten laminat oddzialowywuje na temperaturę? RE: Fachowa nazwa - BigSoft - 19-01-2014 22:03:35 Ścieżkom nie powinno nic się stać (no chyba, że się odkleją ), z laminatem też nie. Możesz zastosować szklano-epoksydowy. RE: Fachowa nazwa - kamil97 - 19-01-2014 22:18:30 Coś takiego mam zamiar kupić. http://allegro.pl/laminat-jednostronny-fr4-110mm-x-200mm-gr-1mm-i3830062031.html Szklano epoksydowy. RE: Fachowa nazwa - BigSoft - 19-01-2014 22:27:39 Jest ok. |
